Устройство плавного пуска Siemens 3RW4074-6BB44

Устройство плавного пуска Siemens 3RW4074-6BB44

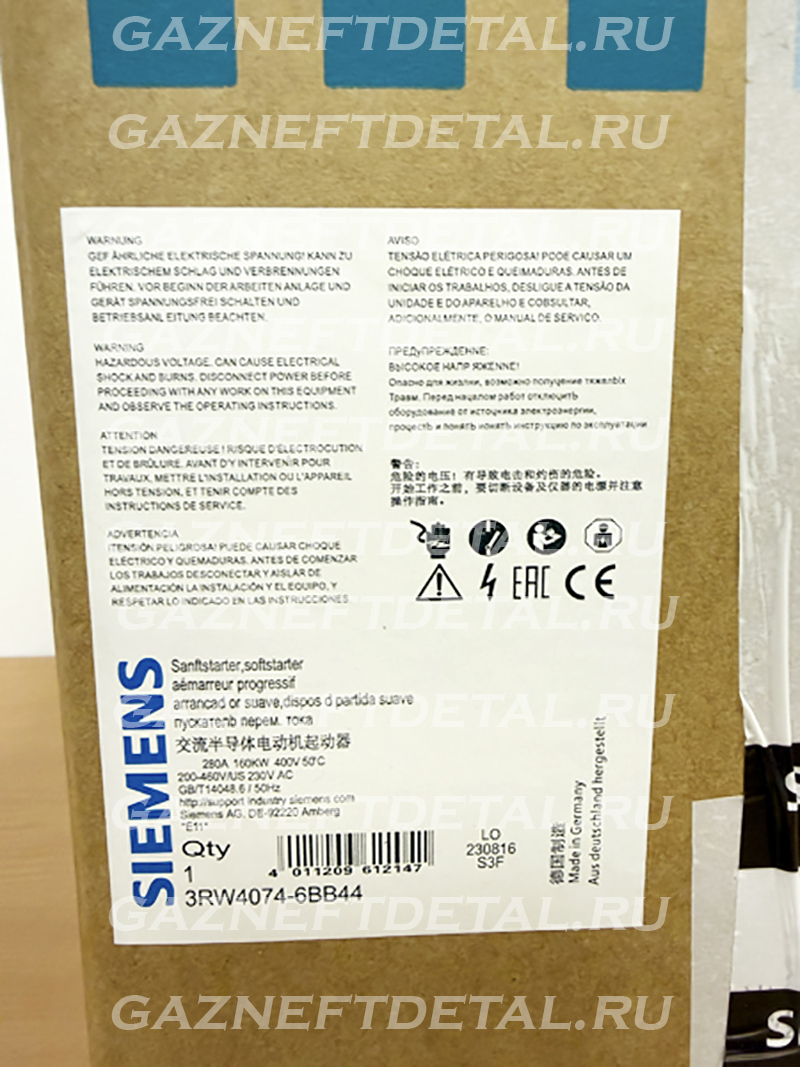

Устройство плавного пуска SIRIUS S12, 280 А, 160 кВт/400 В, 40 °C, 200–460 В AC, 230 В AC, винтовые зажимы !!!

Изделие снято с производства !!! Замена — SIRIUS 3RW5; рекомендуемая модель для замены — 3RW5074-6AB14

Общие технические характеристики

торговая марка изделия SIRIUS
наименование изделия Устройство плавного пуска
характеристики изделия
● встроенная система байпасных контактов Да
● тиристоры Да
функции изделия
● встроенная защита устройства Да
● защита двигателя от перегрузки Да
● обработка сигнала терморезисторной защиты двигателя Нет
● внешний сброс Да
● регулируемое ограничение тока Да
● схема включения «внутри треугольника» Нет
компонент изделия: выход для торможения двигателя Нет
номинальное напряжение изоляции 600 В
степень загрязнения 3, согл. согласно IEC 60947-4-2
код маркировки согласно EN 61346-2 Q
код маркировки согласно DIN 40719 (расширенный согласно IEC 204-2 и IEC 750) G
Силовая электроника
рабочий ток
● при 40 °C (номинальное значение) 280 A
● при 50 °C (номинальное значение) 248 A
● при 60 °C (номинальное значение) 215 A
отдаваемая механическая мощность для трехфазных двигателей
● при 230 В
— при стандартной схеме включения, при 40 °C (номинальное значение) 90 кВт
● при 400 В
— при стандартной схеме включения, при 40 °C (номинальное значение) 160 кВт
отдаваемая механическая мощность [л.с.] для трехфазного двигателя переменного тока при 200/208 В, при стандартной схеме включения, при 50 °C (номинальное значение) 75 л.с.
рабочая частота (номинальное значение) 50 ... 60 Гц
относительный отрицательный допуск рабочей частоты -10 %
относительный положительный допуск рабочей частоты 10 %
рабочее напряжение при стандартной схеме включения (номинальное значение) 200 ... 460 В
относительный отрицательный допуск рабочего напряжения при стандартной схеме включения -15 %
относительный положительный допуск рабочего напряжения при стандартной схеме включения 10 %
минимальная нагрузка [%] 20 %
регулируемый ток двигателя для защиты от перегрузки (минимальное номинальное значение) 130 A
длительный рабочий ток [% от Ie] при 40 °C 115 %
потеря мощности [Вт] при рабочем токе 40 °C в рабочем режиме (типичное значение) 90 Вт
Цепь управления / Управление
тип напряжения цепи питания управления переменный ток (AC)
частота 1 цепи питания управления (номинальное значение) 50 Гц
частота 2 цепи питания управления (номинальное значение) 60 Гц
относительный отрицательный допуск частоты цепи питания управления -10 %
относительный положительный допуск частоты цепи питания управления 10 %
управление Напряжение питания 1 (переменный ток)
● номинальное значение при 50 Гц 230 В
● номинальное значение при 60 Гц 230 В
Относительное отрицательное отклонение напряжения питания цепи управления (переменный ток, 50 Гц) -15 %
Относительное положительное отклонение напряжения питания цепи управления (переменный ток, 50 Гц) 10 %
Относительное отрицательное отклонение напряжения питания цепи управления (переменный ток, 60 Гц) -15 %
Относительное положительное отклонение напряжения питания цепи управления (переменный ток, 60 Гц) 10 %
Индикация сигнала неисправности красный цвет
Типоразмер устройства управления двигателем S12
Ширина 160 мм
Высота 230 мм
Глубина 278 мм
Способ крепления винтовое крепление
Монтажное положение С дополнительным вентилятором: на вертикальной монтажной поверхности — поворот +/-90°, наклон вперед/назад +/-22,5°. Без дополнительного вентилятора: на вертикальной монтажной поверхности — поворот +/-10°, наклон +/-10°
Требуемые зазоры при монтаже в ряд
● вверх 100 мм
● сбоку 5 мм
● вниз 75 мм
Максимальная длина провода 300 м
Количество полюсов главной цепи 3
Подключения / Клеммы
Тип электрического подключения
● для главной цепи подключение к шине
● для цепей вспомогательных и цепей управления винтовые клеммы
Количество размыкающих (NC) вспомогательных контактов 0
Количество замыкающих (NO) вспомогательных контактов 2
Количество переключающих (CO) вспомогательных контактов 1
Типы подключаемых проводников для главных контактов (коробчатая клемма, передняя точка зажима)
● тонкопроволочные с наконечником 70 ... 240 мм²
● тонкопроволочные без наконечника 70 ... 240 мм²
● многопроволочные 95 ... 300 мм²
Типы подключаемых проводников для главных контактов (коробчатая клемма, задняя точка зажима)
● тонкопроволочные с наконечником 120 ... 185 мм²
● тонкопроволочные без наконечника 120 ... 185 мм²
● многопроволочные 120 ... 240 мм²
Типы подключаемых проводников для главных контактов (коробчатая клемма, обе точки зажима)
● тонкопроволочные с наконечником мин. 2x 50 мм², макс. 2x 185 мм²
● тонкопроволочные без наконечника мин. 2x 50 мм², макс. 2x 185 мм²
● многопроволочные макс. 2x 70 мм², макс. 2x 240 мм²
Тип подключаемых проводников (сечение) для кабелей AWG (главные контакты, зажимная клемма):
● при использовании задней точки зажима 250 ... 500 kcmil
● при использовании передней точки зажима 3/0 ... 600 kcmil
● при использовании обеих точек зажима мин. 2x 2/0, макс. 2x 500 kcmil
Тип подключаемых проводников (сечение) для кабельных наконечников DIN (главные контакты):
● тонкопроволочные 50 ... 240 мм²
● многопроволочные 70 ... 240 мм²
Тип подключаемых проводников (сечение) для вспомогательных контактов:
● одножильные 2x (0,5 ... 2,5 мм²)
● тонкопроволочные с обработкой конца жилы 2x (0,5 ... 1,5 мм²)
Тип подключаемых проводников (сечение) для кабелей AWG:
● для главных контактов 2/0 ... 500 kcmil
● для вспомогательных контактов 2x (20 ... 14)
● для вспомогательных контактов (тонкопроволочные с обработкой конца жилы) 2x (20 ... 16)
Высота установки над уровнем моря 5 000 м
Категория условий окружающей среды
● при транспортировке (согласно IEC 60721) 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
● при хранении (согласно IEC 60721) 1K6 (только эпизодическое образование конденсата), 1C2 (отсутствие соляного тумана), 1S2 (исключение попадания песка внутрь устройств), 1M4
● при эксплуатации (согласно IEC 60721) 3K6 (отсутствие обледенения и конденсата), 3C3 (отсутствие соляного тумана), 3S2 (исключение попадания песка внутрь устройств), 3M6
Температура окружающей среды
● при эксплуатации -25 ... +60 °C
● при хранении -40 ... +80 °C
Температура снижения номинальных параметров (дерейтинга) 40 °C
Степень защиты (IP) с лицевой стороны (согласно IEC 60529) IP00; IP20 с крышкой
Защита от прикосновения с лицевой стороны (согласно IEC 60529) защита от прикосновения пальцами (при вертикальном контакте спереди) при наличии крышки
Характеристики UL/CSA
Выходная механическая мощность [л.с.] для трехфазного двигателя переменного тока
● при 220/230 В
— стандартная схема, номинальное значение при 50 °C 100 л.с.
● при 460/480 В
— стандартная схема, номинальное значение при 50 °C 200 л.с.
Характеристики вспомогательных контактов (согласно UL) B300 / R300
