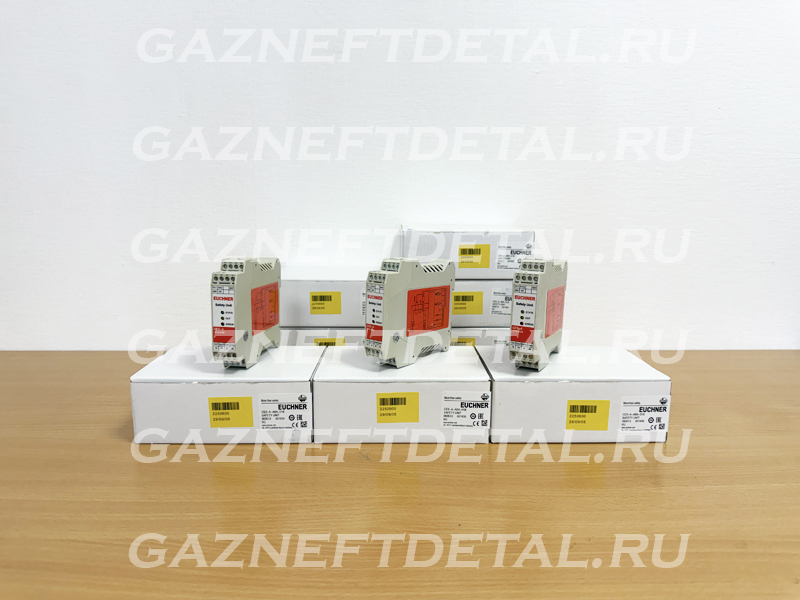

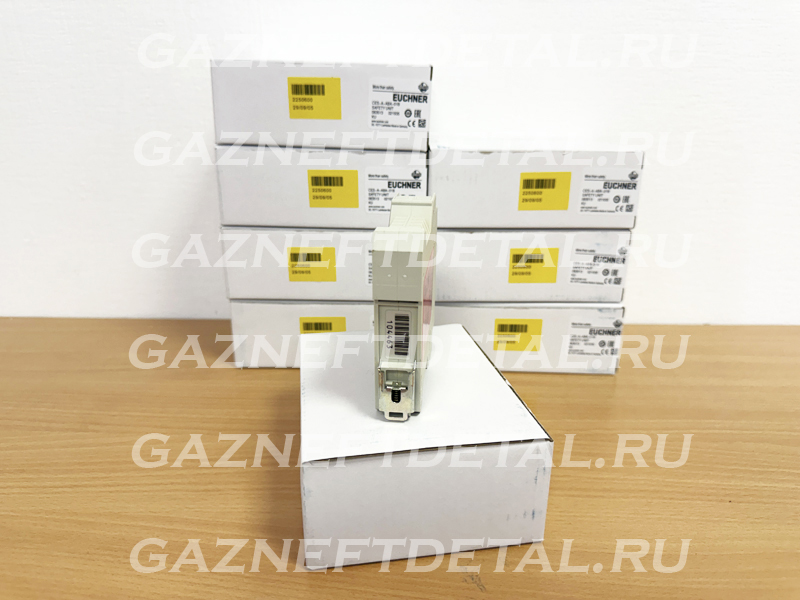

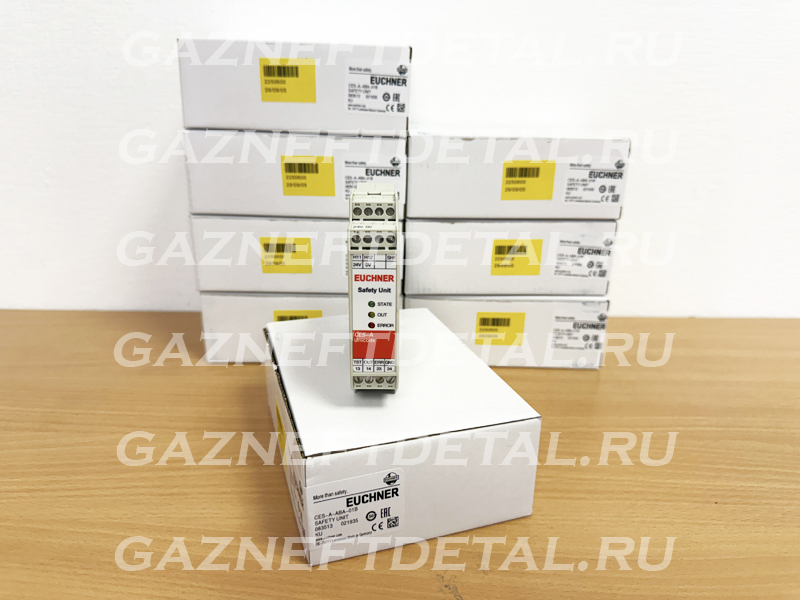

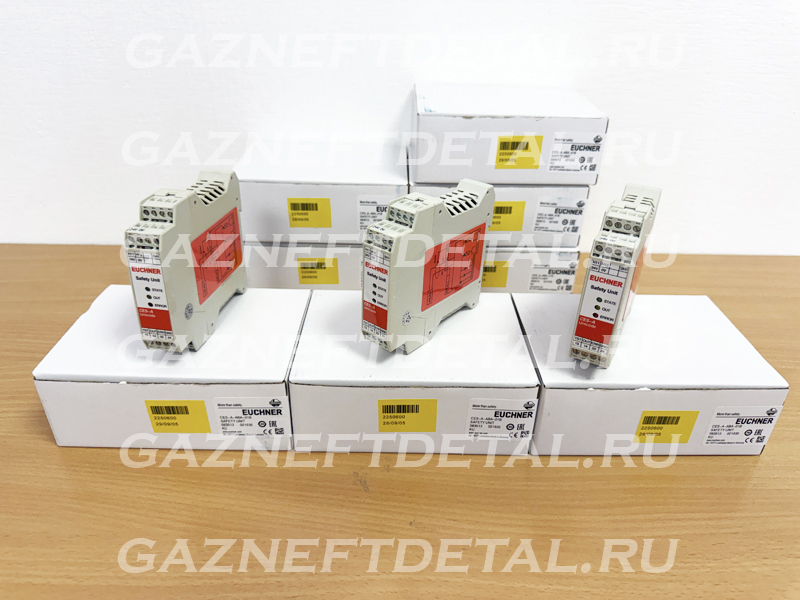

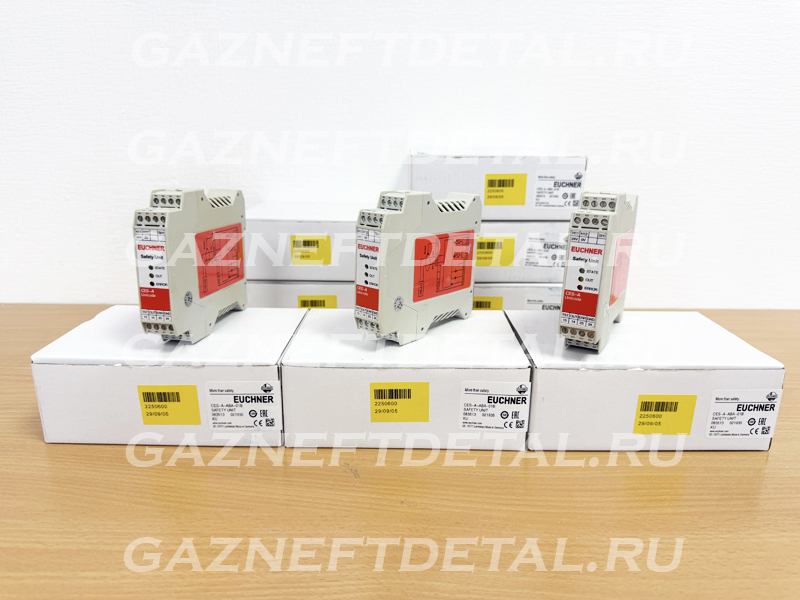

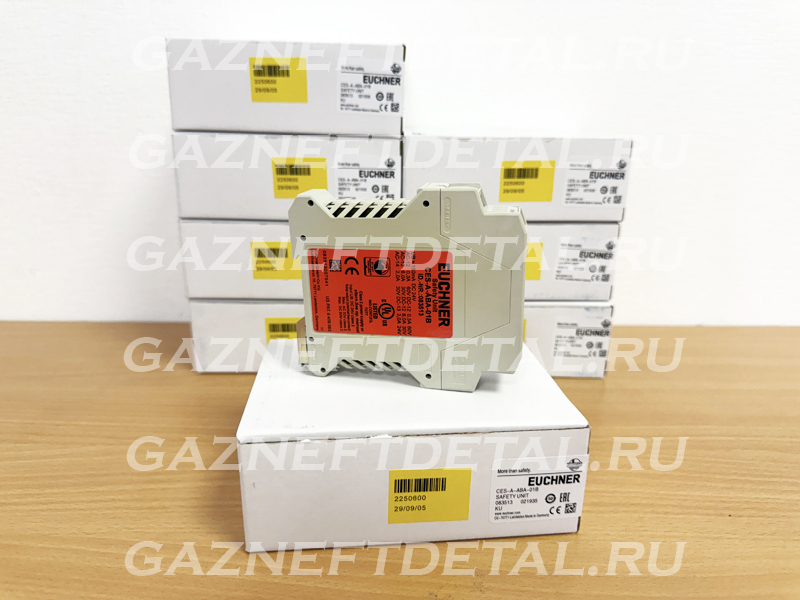

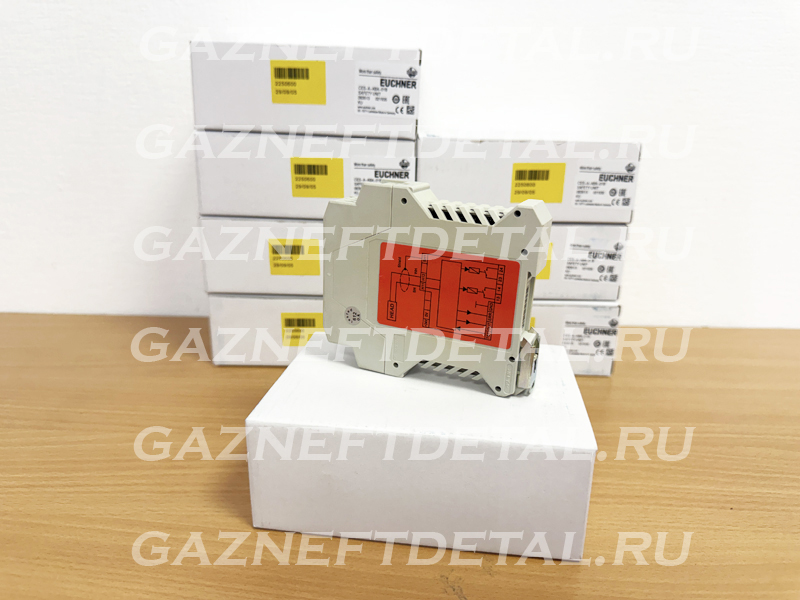

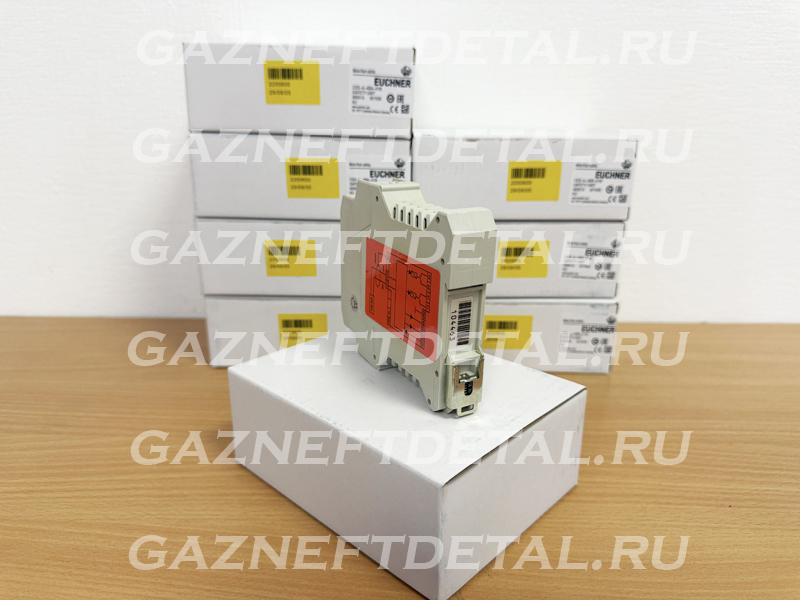

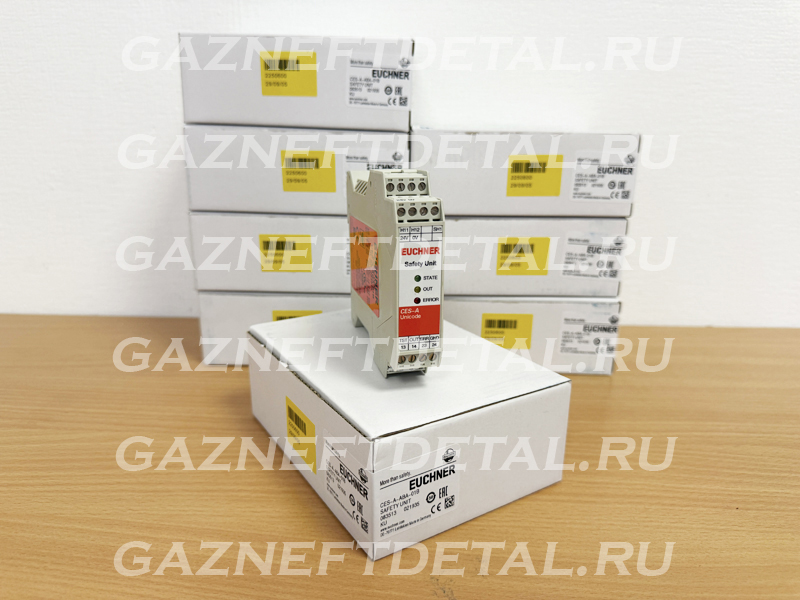

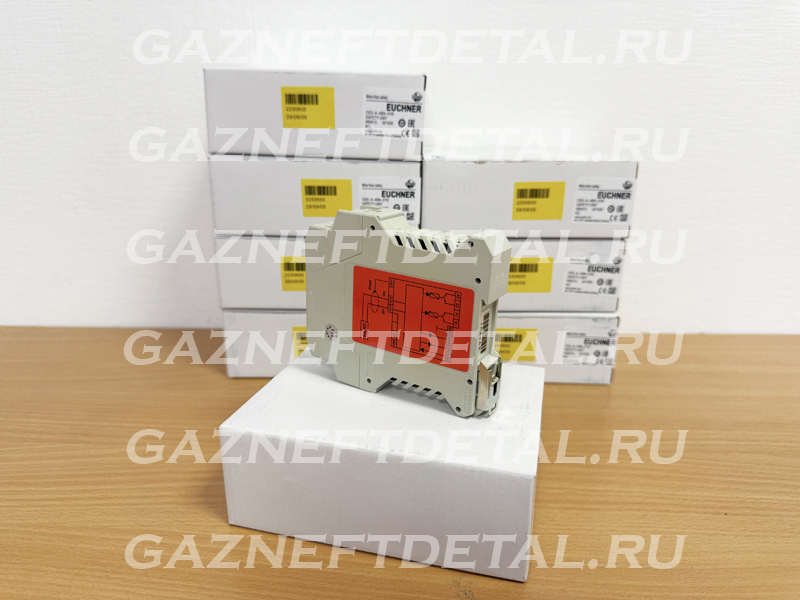

Контроллер EUCHNER CES-A-ABA-01B

Контроллер EUCHNER CES-A-ABA-01B

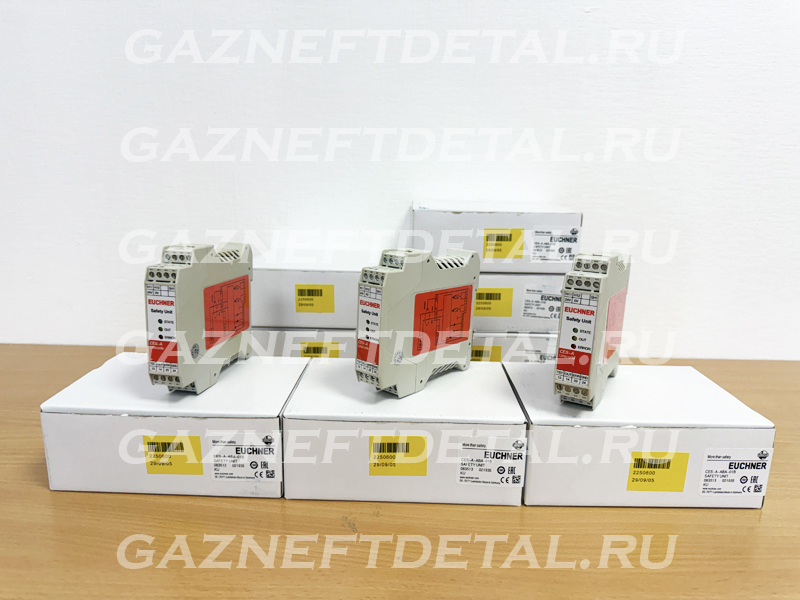

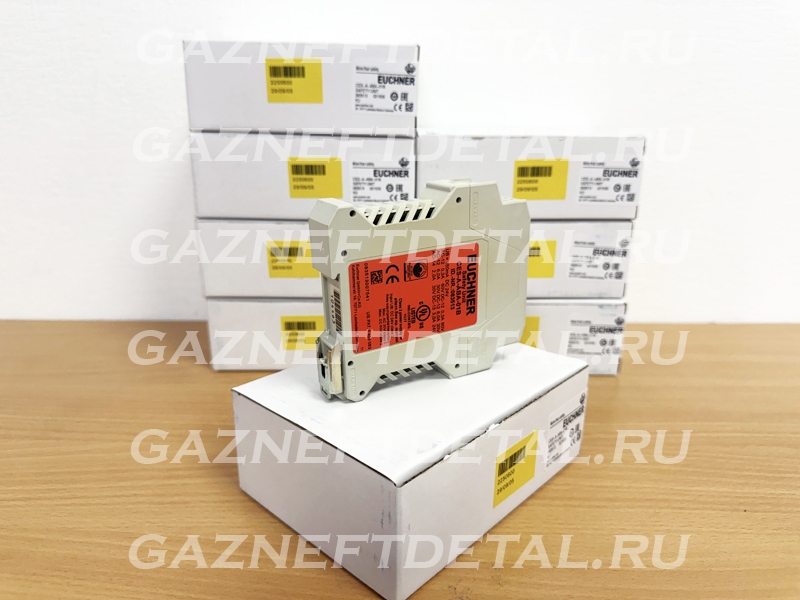

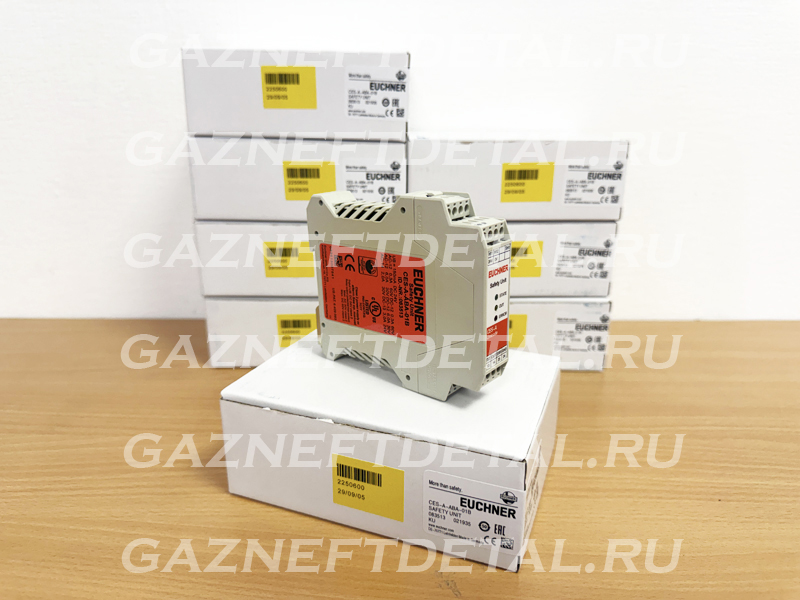

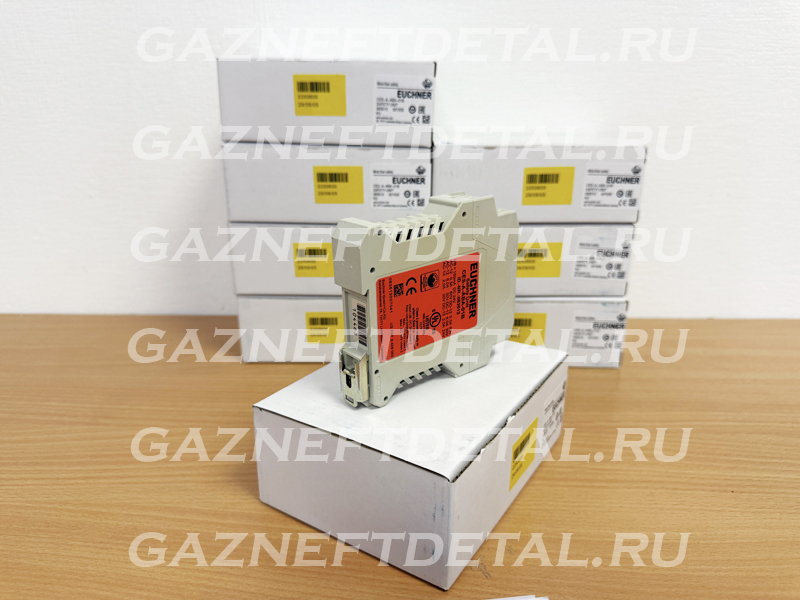

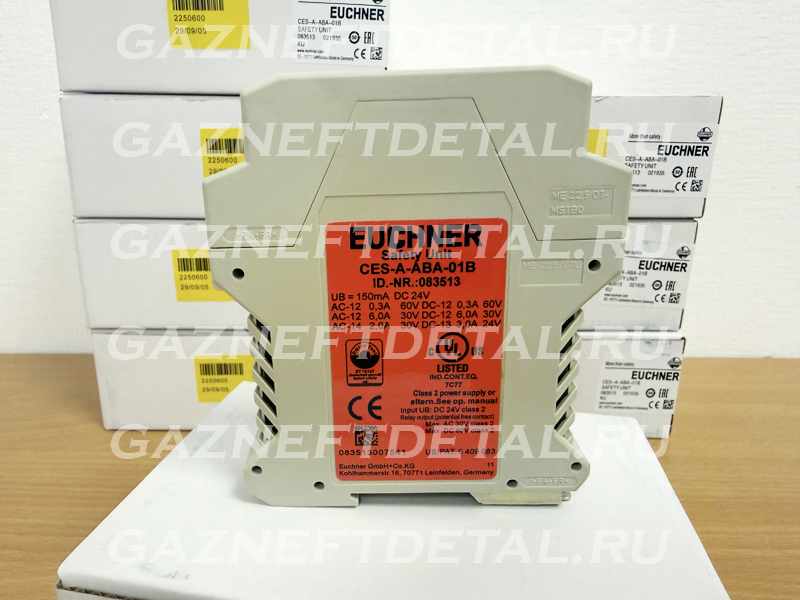

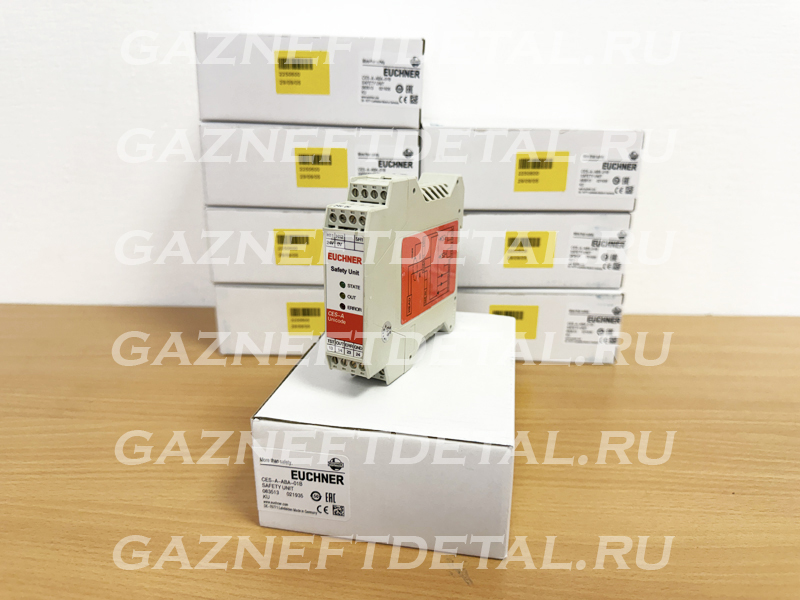

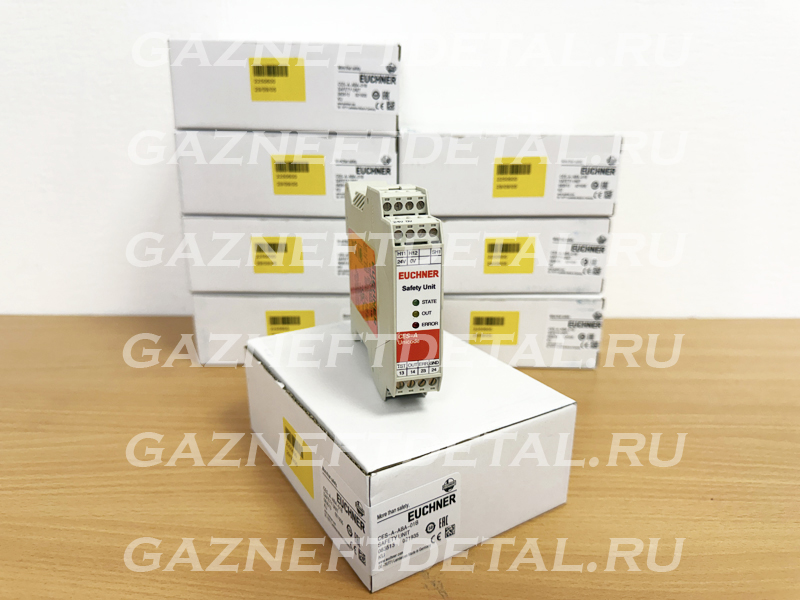

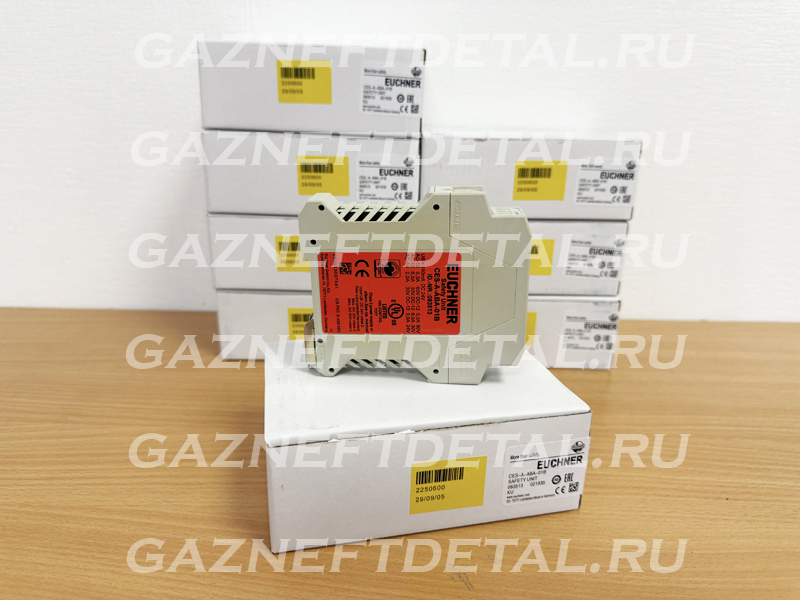

CES-A-ABA-01B (Артикул 083513)

Разделы: Описание | Технические характеристики | Компоненты | Принадлежности | Информация для заказа | Скачать в формате PDF
Блок обработки сигналов CES-A-ABA-01/CES-A-ABA-01B (для 1 считывающей головки)
Возможность подключения 1 считывающей головки
2 контакта безопасности (релейные контакты)
1 внутренний нормально разомкнутый контакт на каждый контакт безопасности
Блок обработки сигналов с поддержкой кодирования Unicode
Категория 3 / PL e согласно EN ISO 13849-1

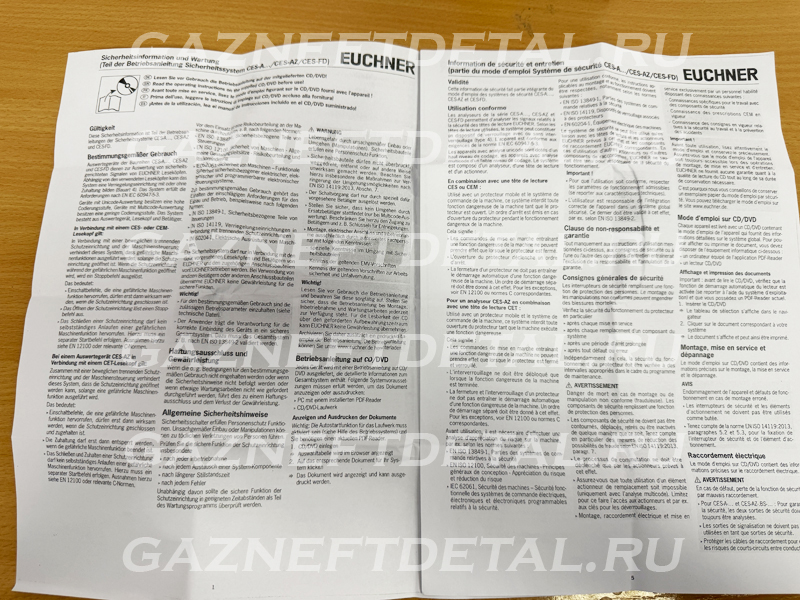

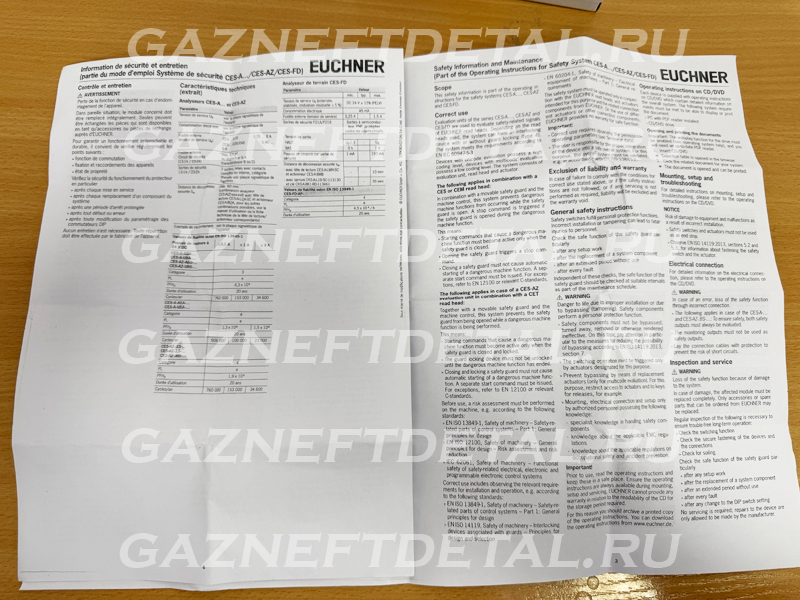

Описание

Блок обработки сигналов с поддержкой Unicode
Каждый исполнительный элемент имеет уникальный код (Unicode). Блок обработки распознает только те исполнительные элементы, которые были предварительно обучены (зарегистрированы в системе). Можно обучить до 8 исполнительных элементов.
Распознается только последний обученный исполнительный элемент.
Категория согласно EN ISO 13849-1
Благодаря наличию двух резервированных релейных выходов (выходов безопасности) с контролем состояния контактов внутри устройства, оно подходит для применения в системах:
Категория 3 / PL e согласно EN ISO 13849-1
Для обеспечения указанной категории необходимо всегда задействовать оба контакта безопасности.

Рабочий диапазон

Стандартная версия блока обработки (CES-A-…-01B) имеет широкий рабочий диапазон, что, например, допускает большие допуски при взаимном позиционировании считывающей головки и исполнительного элемента. В случаях, когда требуется меньший рабочий диапазон, можно использовать версию с уменьшенным рабочим диапазоном (CES-A-…-01).

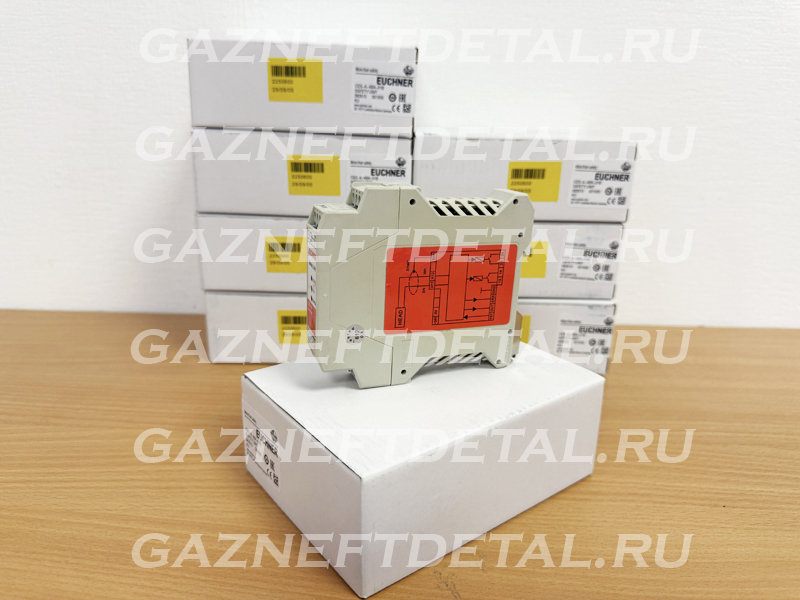

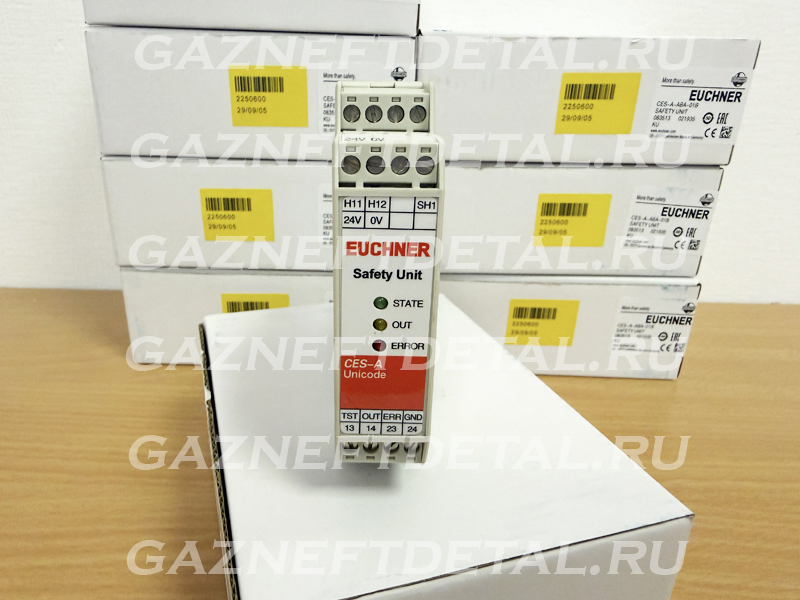

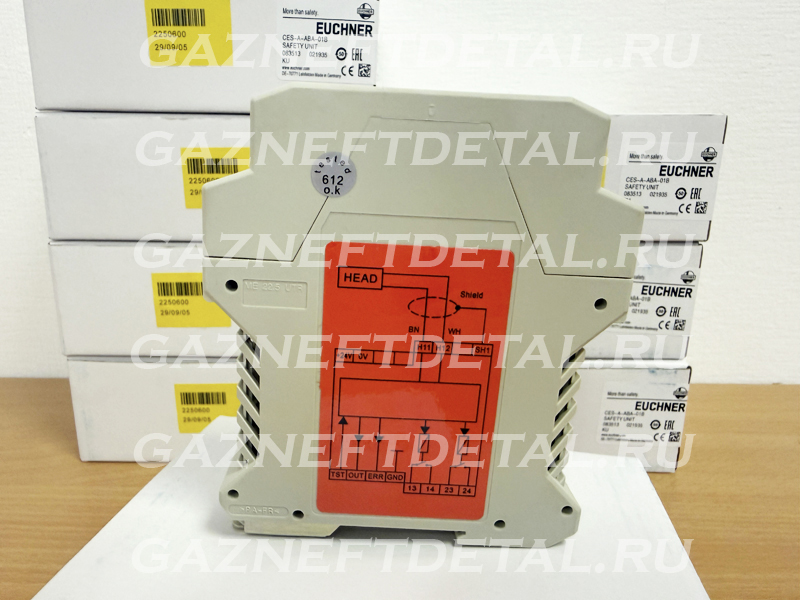

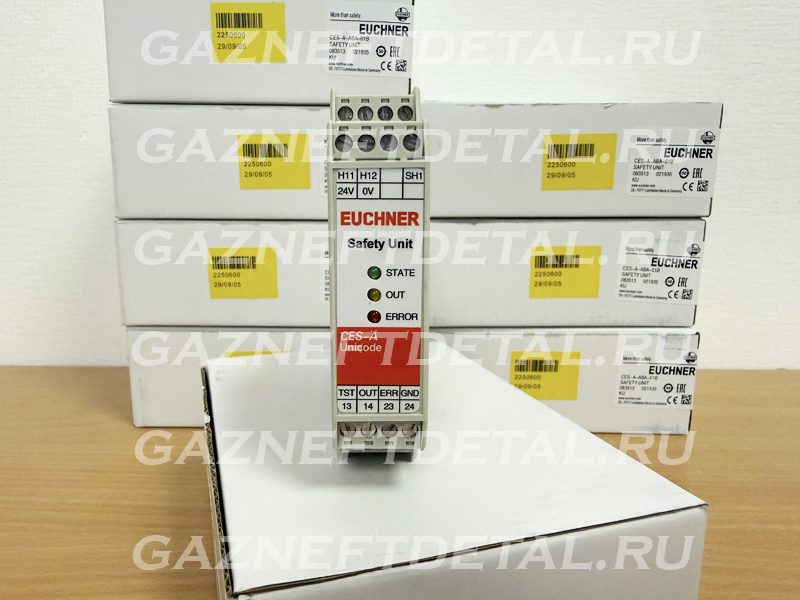

TST
Вход для самотестирования
OUT
Выход контроля (полупроводниковый)
ERR
Диагностический выход
GND
Внутреннее подключение к 0 В (не рассчитано на большие токи)

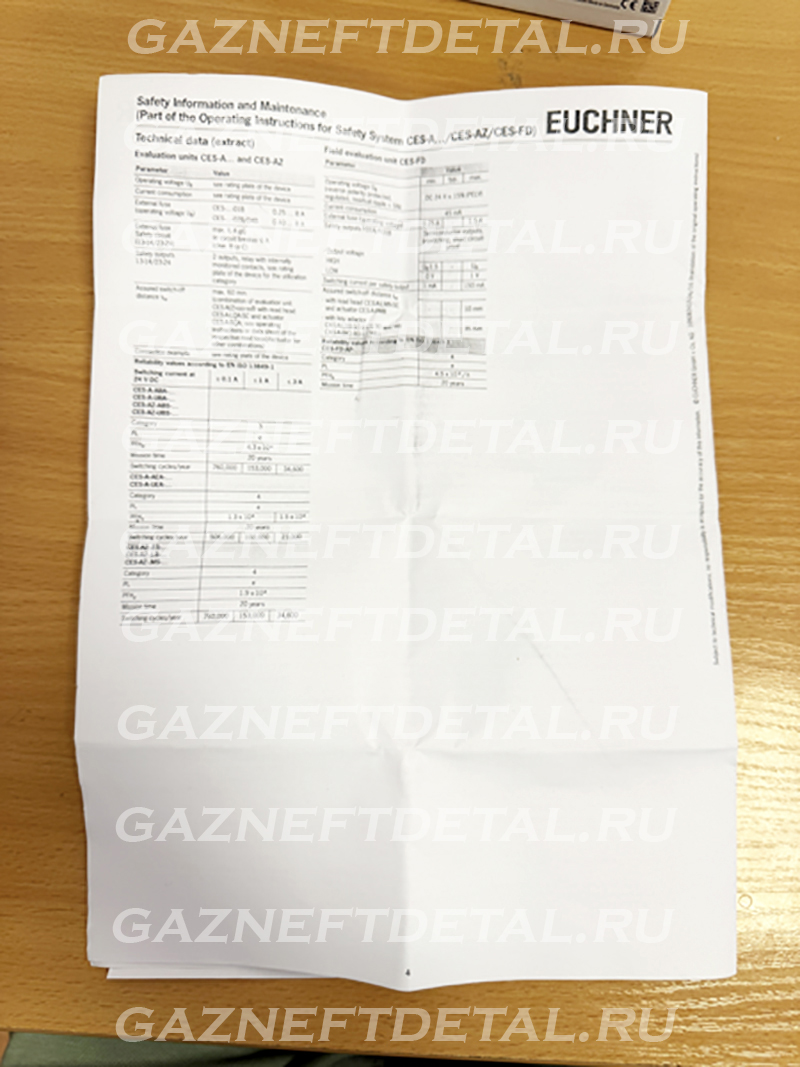

Параметры электрического подключения
Предохранитель
внешний (рабочее напряжение UB) 0,25 ... 8 А
Сечение подключаемых проводников
Винтовые клеммы 0,25 ... 2,5 мм²
Рабочее напряжение (постоянный ток)
UB 21 ... 24 ... 27 В DC (стабилизированное), остаточная пульсация <5%
Требования по электромагнитной совместимости (ЭМС) Согласно EN IEC 60947-5-3

Потребляемый ток

(при сработавшем реле) 150 мА (без учета токов нагрузки на выходах контроля)
Степень загрязнения (внешняя, согласно EN 60947-1) 2
Вход: тестовый вход TST
Входное напряжение
Низкий уровень (LOW) 0 ... 2 В DC
Высокий уровень (HIGH) 15 ... UB В DC
Выходы контроля: диагностический выход ERR, выход контроля состояния двери OUT
Тип выхода Полупроводниковый выход, p-коммутирующий, без защиты от короткого замыкания
Выходное напряжение 0,8 × UB ... UB В пост. тока
Выходной ток макс. 20 мА
Контакты безопасности 13/14, 23/24
Предохранитель
внешний (цепь безопасности) согласно EN 60269-1 6 А (класс gG) или автоматический выключатель 6 А (характеристика B или C)
Тип выхода Релейные контакты, беспотенциальные
Номинальный условный ток короткого замыкания 100 А
Номинальное напряжение изоляции Ui 63 В
Номинальное импульсное напряжение Uimp 1,5 кВ
Время рассогласования
(между моментами срабатывания обоих реле) макс. 120 мс
Категория применения
DC-14 30 В, 2 А
DC-13 24 В, 3 А
DC-12 30 В, 6 А
AC-12 30 В, 6 А
AC-12 60 В, 0,3 А
DC-12 60 В, 0,3 А
Коммутируемая нагрузка
согласно c UL us Класс 2, макс. 30 В перем. тока / Класс 2, макс. 60 В пост. тока
Коммутируемый ток
1 ... 300 мА при 21 ... 60 В перем./пост. тока
10 ... 6000 мА при 10 ... 30 В перем./пост. тока

Механические характеристики и условия эксплуатации

Тип подключения Вставные винтовые клеммы с кодировкой
Количество считывающих головок Возможно подключение 1 считывающей головки
Задержка готовности Макс. 3 с (После включения рабочего напряжения релейные выходы разомкнуты, а на контакте контроля двери установлен низкий уровень сигнала (LOW) в течение времени задержки готовности.)
Частота переключений Макс. 1 Гц (При токовой нагрузке >100 мА частота переключений не должна превышать 0,1 Гц, так как это влияет на механический ресурс контактов реле.)
Температура хранения -25 ... 70 °C
Влажность воздуха
без конденсации Макс. 80 % отн. влажности
Монтажное расстояние
между блоками обработки Мин. 10 мм
Способ монтажа Монтажная рейка TH 35 (EN IEC 60715)
Время срабатывания
после изменения состояния привода Макс. 180 мс (Соответствует времени риска согласно стандарту EN 60947-5-3. Это максимальное время отключения (переход в состояние OFF) для выходов безопасности после удаления привода.)
Степень защиты IP20
Температура окружающей среды
при UB = 24 В пост. тока -20 ... 55 °C
Время пребывания Мин. 0,5 с (Время нахождения привода внутри и вне зоны срабатывания должно составлять не менее 0,5 с для обеспечения надежного обнаружения внутренних неисправностей в блоке обработки (самодиагностика).)
Материал
Корпус Пластик PA6.6
Контакты безопасности 13/14, 23/24
Количество контактов безопасности 2 реле с внутренним контролем контактов (для обеспечения безопасности необходимо всегда использовать оба выхода безопасности (13/14 и 23/24))
Механический ресурс
Рабочие циклы (реле) 10 x 10⁶

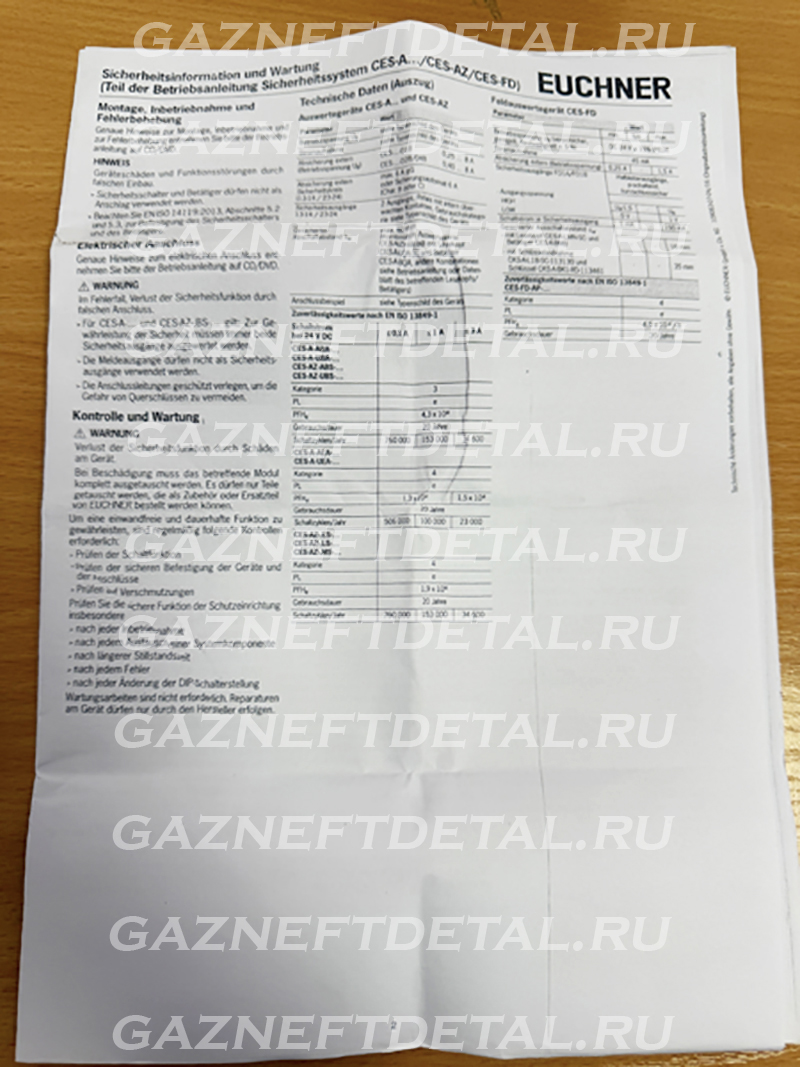

Характеристические параметры согласно EN ISO 13849-1 и EN IEC 62061

PL Макс. SIL PFHD Категория Срок службы
Контроль положения защитного ограждения Считывающая головка CES-A-L.. CEM-A-L.. PL e - 4,3 × 10⁻⁸ 3 20 лет
Применимо только для напряжения коммутации 24 В пост. тока и тока коммутации до 0,1 А (макс. 760 000 циклов переключения в год) ИЛИ до 1 А (макс. 153 000 циклов переключения в год) ИЛИ до 3 А (макс. 34 600 циклов переключения в год)
