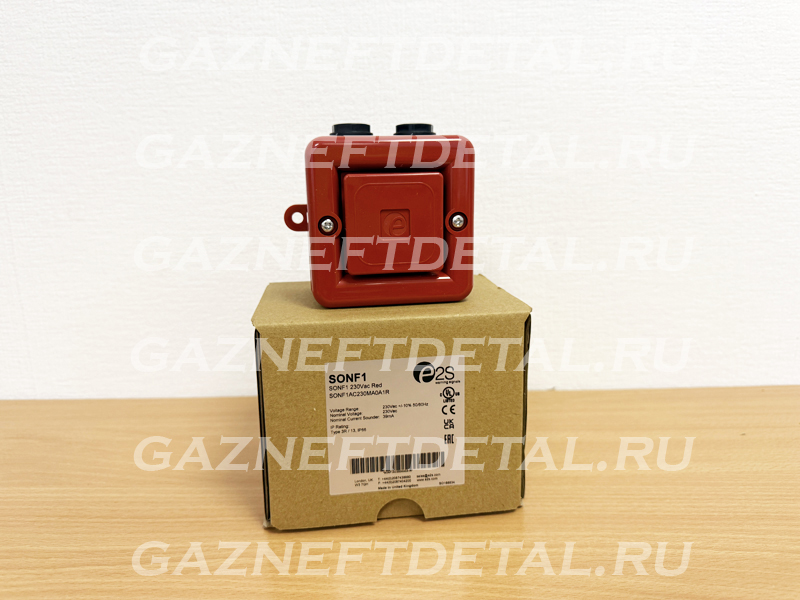

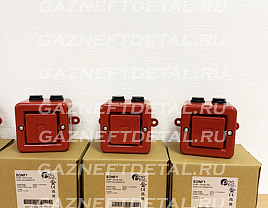

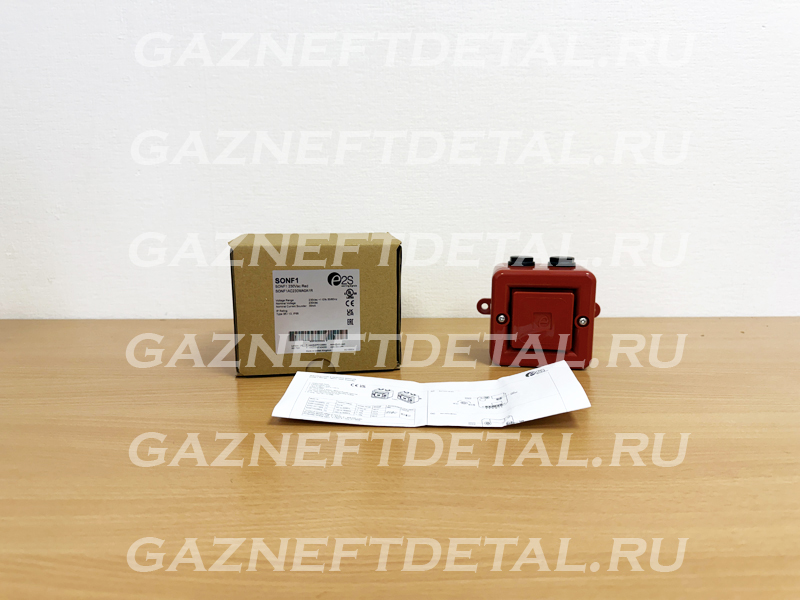

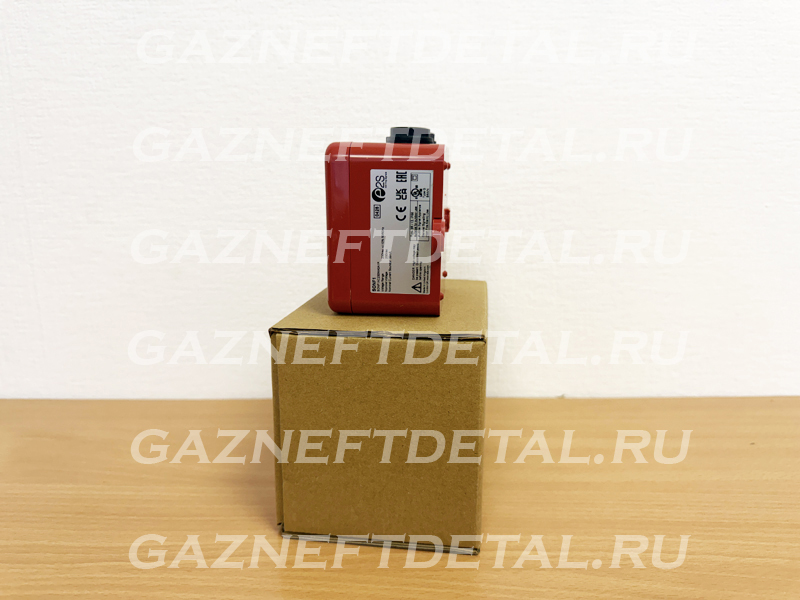

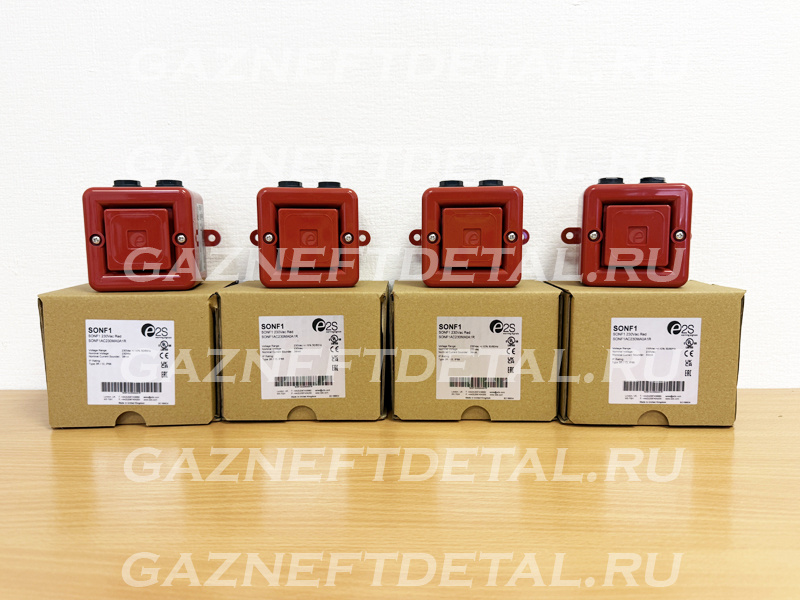

Звуковой оповещатель SONF1

SONF1 — это компактный звуковой оповещатель с высоким уровнем выходного сигнала (103 дБ(А)). Низкое энергопотребление и высокий уровень звукового давления в сочетании с прочным огнестойким корпусом делают его пригодным для использования в системах общей сигнализации, включая системы пожарной и охранной сигнализации, а также системы управления технологическими процессами.

SONF1 — это компактный звуковой оповещатель с высоким уровнем выходного сигнала (103 дБ(A)). Низкое энергопотребление и высокий уровень звукового давления в сочетании с прочным огнестойким корпусом делают это устройство подходящим для систем общего оповещения, включая системы пожарной и охранной сигнализации, а также системы управления технологическими процессами.

Описание

Серия Sonora представляет собой компактные устройства аудиовизуальной сигнализации, предназначенные для систем пожарной сигнализации, промышленного оборудования, систем управления технологическими процессами и обеспечения безопасности механизмов. Устройства этой серии отличаются низким энергопотреблением и высокой эффективностью. Модель SONF1 доступна в двух вариантах по уровню громкости; она соответствует требованиям регламента CPR и прошла испытания по стандарту EN54-3 для применения в системах пожарной сигнализации.

Характеристики

Автоматическая синхронизация
Рассчитано на непрерывную работу
Варианты монтажных коробок: с монтажными проушинами или без них
Возможность выбора двойных кабельных вводов (стандарт M20 или 1/2" NPT)
Дублированные клеммы для подключения кабеля
Степень защиты IP66 (типы 3R/13)
10 частот сигналов тревоги, включая второй уровень сигнала с возможностью дистанционной активации
Возможность настройки частот и конфигурации сигналов по индивидуальному заказу
Диодная развязка для использования в цепях с контролем целостности

Технические характеристики

Максимальный уровень звукового сигнала: 103 дБ(A) на расстоянии 1 м ±3 дБ
[94 дБ(A) на расстоянии 3 м ±3 дБ]
Номинальный уровень звукового сигнала: 101 дБ(A) на расстоянии 1 м ±3 дБ
[92 дБ(A) на расстоянии 3 м ±3 дБ]
Количество тонов: 10 (соответствие стандартам UKOOA / PFEER)
Количество ступеней: 2 (для моделей с питанием от сети переменного тока — 1 ступень)
Регулировка громкости: -12 дБ(A) (зависит от выбранного тона)
Эффективная дальность действия: 38 м (при частоте 1 кГц)
Напряжение (постоянный ток): 24 В пост. тока (диапазон 10–30 В пост. тока)
Версия MED: 20–30 В пост. тока
Напряжение (переменный ток): 24 В перем. тока; 115 В перем. тока; 230 В перем. тока
Переключение режимов: Отрицательный сигнал (общий положительный)
Степень защиты: IP66, тип 3R/13
Материал корпуса: Ударопрочный огнестойкий АБС-пластик (классы UL94 V0 и 5VA)
Цвет корпуса: Красный (RAL3000), серый (RAL7038) и белый
Кабельные вводы: 2 отверстия (M20 или 1/2" NPT) с заглушками
Клеммы: 0,5–1,5 мм² (22–16 AWG)
Контроль линии: Диодная развязка для использования в контролируемых цепях
Рабочая температура: От -40 до +55°C [от -40 до +131°F]
Температура хранения: От -40 до +70°C [от -40 до +158°F]
Относительная влажность: 90% при 20°C [68°F]
95% при дополнительной тропической защите
Испытание на вибрацию: 35 Гц, длительность 4 ч (UL464A)
Испытание на ударную нагрузку (толчок): Энергия удара 3 фунт-фута (UL464A)
Испытание на ударную прочность: 3 удара силой 5 фунтов (UL464A)
Средняя наработка на отказ (MTBF), пост. ток: 306 лет / 2 684 563 часа (стандарт MIL 217)
Средняя наработка на отказ (MTBF), перем. ток: 329 лет / 2 886 002 часа (стандарт MIL 217)
Вес: 0,30 кг / 0,66 фунта

Потребляемый ток

Версия изделия: Номинальное напряжение: Диапазон напряжения: Потребляемый ток:
DC024 24 В пост. тока 10–30 В пост. тока 25 мА
AC024 24 В перем. тока ±10%, 50/60 Гц 40 мА
AC115 115 В перем. тока ±10%, 50/60 Гц 27 мА
AC230 230 В перем. тока ±10%, 50/60 Гц 39 мА

Коды изделий

Параметр: Идентификатор: Описание:
Тип изделия: SONF1 Звуковой оповещатель (сирена)
Напряжение: DC024
AC024
AC115
AC230 24 В пост. тока (10–30 В пост. тока)
24 В перем. тока, 50/60 Гц
115 В перем. тока, 50/60 Гц
230 В перем. тока, 50/60 Гц
Монтажная коробка / кабельные вводы: [e] M
S Коробка с монтажными проушинами — 2 отверстия M20 / 1/2" NPT
Коробка без монтажных проушин — 2 отверстия M20 / 1/2" NPT
Материал заглушки: [m] A ABS-пластик
Маркировочная табличка / табличка назначения: [s] 0
1
2 Без маркировочной таблички или таблички назначения
Табличка из нерж. стали 316 (A4)
Табличка из металлизированного полиэстера
Версия изделия:
[v] A UL/cUL, CPR, РМРС (RMRS), EAC, CE, UKCA, MED
Вариант исполнения:
[o] 1
X
Z Стандартное исполнение
Специальная конфигурация — свяжитесь с E2S
Специальное ПО для тонального сигнала — свяжитесь с E2S
Корпус: [x] R
G
W Красный (RAL 3000)
Серый (RAL 7038)
Белый
Примечание: Соответствие требованиям MED распространяется только на версию 24 В пост. тока

Сертификаты и одобрения

UL: UL464A
cUL: CSA C22.2 No. 205 – M1983
EU CPR: (EN54-3) 2821-CPR-0285
MED 2020/1170: MEDB00001EH
CSFM: 7135-2279:0511
EAC (ТР ЕАЭС 043/2017): B.00291/21
EAC: RU D-GB.GA05.B.12595-20
РМРС (Морской регистр): № 19.00193.278
CE, UKCA
